製品について
モデル一覧
湧清水
湧清水 5型
基準池水量 ～5m3
IW-5-1 型
湧清水 10型
基準池水量 ～10m3
IW-10-2 型
湧清水 20型
基準池水量 ～20m3
IW-20-2 型
湧清水 50型
基準池水量 ～50m3
IW-50 型
紫外線ランプ付湧清水
紫外線ランプ付 10型
基準池水量 ～13m3
IW-U10-2 型
紫外線ランプ付 20型
基準池水量 ～25m3
IW-U20-2 型
仕様
湧清水
 |
 |
 |
 |
||
|---|---|---|---|---|---|
| 型式 | 5型 | 10型 | 20型 | 50型 | |
| 基準池水量※ | 〜5m3 | 〜10m3 | 〜20m3 | 〜50m3 | |
| 標準処理量(m3/h) | 3.6 | 5.7 | 8.4 | 17 | |
| 寸法重量 | 直径(φmm) | 460 | 606 | 890 | 850 |
| 高さ(mm) | 1,193 | 1,024 | 1,245 | 1,513 | |
| 空重量(kg) | 40 | 65 | 110 | 145 | |
| 運転重量(kg) | 125 | 135 | 370 | 400 | |
| 電源 | 単相100V | 単相100V | 3相200V | 3相200V | |
| 本体材質 | PE | PE | FRP | SUS304/FC200 | |
| 原水ポンプ出力(W) | 100 | 200 | 400 | 750 | |
| 撹拌モーター出力(W) | 120 | 200 | 400 | 750 | |
| 紫外線出力(W) | - | - | - | - | |
| 管口径ＴＳソケット | 吸水口(mm) | 30 | 30 | 40 | 50 |
| 処理水口(mm) | 50 | 65 | 75 | 65 | |
| 排水口(mm) | 30 | 30 | 30 | 40 | |
|
|
||
|---|---|---|---|
| 型式 | 20型 | 50型 | |
| 基準池水量※ | 〜20m3 | 〜50m3 | |
| 標準処理量(m3/h) | 8.4 | 17 | |
| 寸法重量 | 直径(φmm) | 890 | 850 |
| 高さ(mm) | 1,245 | 1,513 | |
| 空重量(kg) | 110 | 145 | |
| 運転重量(kg) | 370 | 400 | |
| 電源 | 3相200V | 3相200V | |
| 本体材質 | FRP | SUS304 /FC200 |
|
| 原水ポンプ出力(W) | 400 | 750 | |
| 撹拌モーター出力(W) | 400 | 750 | |
| 紫外線出力(W) | - | - | |
| 管口径ＴＳソケット | 吸水口(mm) | 40 | 50 |
| 処理水口(mm) | 75 | 65 | |
| 排水口(mm) | 30 | 40 | |
紫外線ランプ付湧清水
 |
 |
|---|---|
| 10型 | 20型 |
| 〜13m3 | 〜25m3 |
| 5.7 | 8.4 |
| 606 | 890 |
| 1,288 | 1,245 |
| 70 | 112 |
| 140 | 380 |
| 単相100V | 3相200V |
| PE | FRP |
| 200 | 400 |
| 200 | 400 |
| 4.6 | 9.2 |
| 30 | 40 |
| 65 | 75 |
| 30 | 30 |
|
|
||
|---|---|---|---|
| 型式 | 10型 | 20型 | |
| 基準池水量※ | 〜13m3 | 〜25m3 | |
| 標準処理量(m3/h) | 5.7 | 8.4 | |
| 寸法重量 | 直径(φmm) | 606 | 890 |
| 高さ(mm) | 1,288 | 1,245 | |
| 空重量(kg) | 70 | 112 | |
| 運転重量(kg) | 140 | 380 | |
| 電源 | 単相100V | 3相200V | |
| 本体材質 | PE | FRP | |
| 原水ポンプ出力(W) | 200 | 400 | |
| 撹拌モーター出力(W) | 200 | 400 | |
| 紫外線出力(W) | 4.6 | 9.2 | |
| 管口径ＴＳソケット | 吸水口(mm) | 30 | 40 |
| 処理水口(mm) | 65 | 75 | |
| 排水口(mm) | 30 | 30 | |
※基準池水量は、目安です。飼育量や、周囲環境により変動します。
外形図はこちら＞基本動作(メカニズム)
①ろ過
池水をろ材でろ過・浄化します。
②ろ材洗浄
汚物によりろ材が目詰まりした場合は、
ろ材洗浄が始まります。

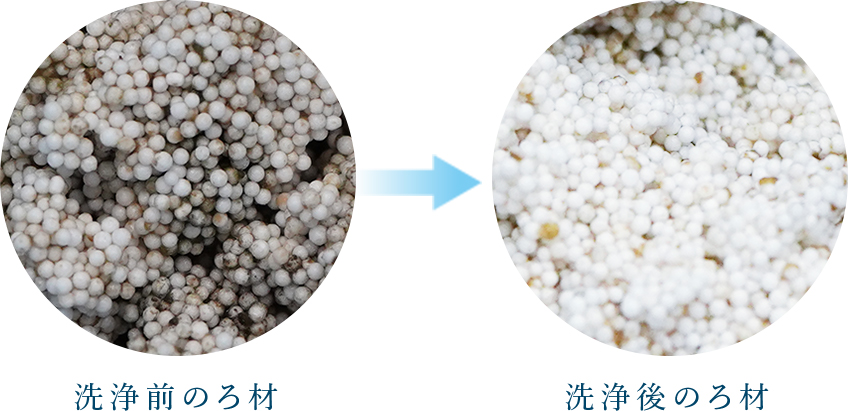

③汚物とろ材の分離
ろ材洗浄終了後、ろ材と汚物は分離します。
④洗浄排水
汚れた水を排水し、
再びろ過・浄化を始めます。
①ろ過
池水をろ材でろ過・浄化します。
②ろ材洗浄
汚物によりろ材が目詰まりした場合は、
ろ材洗浄が始まります。
③汚物とろ材の分離
ろ材洗浄終了後、ろ材と汚物は分離します。
④洗浄排水
汚れた水を排水し、
再びろ過・浄化を始めます。
※実際の本体の構造は機種により異なります。
オプション
除塵器
トルネードキャッチャーQ
｢トルネードキャッチャーQ｣は､旋回流式除塵器です｡
従来のバケット型のスクリーンによる除塵器と比べ､落ち葉やごみの捕捉性能に優れています｡
■スクリーンのメンテナンスが容易
スクリーンで落ち葉やごみを捕捉するだけではなく､スクリーン内で旋回流動することで､より多くのごみを捕捉できるため､スクリーンのメンテナンス回数が軽減します｡
また､旋回流動することで､従来方式の除塵器と比べ目詰まりやろ過機内に流入するごみの量が低減できます｡
■優れた耐食性
ステンレスのスクリーンなので､耐食性に優れています｡
仕様
| 型式 | TQ-030P | TQ-040P | ||
|---|---|---|---|---|
| 材質 | 本体 | PVC | PVC | |
| フタ | 透明PVC | 透明PVC | ||
| スクリーン | SUS304 | SUS304 | ||
| フタ押えアーム | SUS304 | SUS304 | ||
| 重量 | 空重量(kg) | 6 | 6 | |
| 運転重量(kg) | 17 | 17 | ||
| ノズル | 原水口 | VP30 | VP40 | |
| 処理水口 | VP30 | VP40 | ||
| 排水口(mm) | 30(プラグ止メ) | 30(プラグ止メ) | ||
| 寸法 | (mm) | 229W×229L×472H | 229W×229L×472H |
生物処理槽
ファイバーキャビン
バクテリアによる浄化で池の水質向上を促進｡
安全に水質汚濁を防止し､繊維ろ材の接触材でメンテナンス性にも優れています｡
■コンパクトで大きな能力
接触面積が大きく接触材充填度が高いため､コンパクトで大きな生物処理能力が可能です｡
池水中の有害物質(アンモニア等)を酸化分解して無害化し､水質汚濁を防止します｡
■メンテナンスが容易
接触材に繊維ろ材を使用しているため､洗浄頻度が低減します｡
また､繊維ろ材は軽いので取り扱いが容易で､もみ洗いや水道水の吹き付けなどで洗浄も簡単に行えるため､メンテナンス性に優れています｡
仕様
| 型式 | 1型 |
|---|---|
| 適応水量 | 〜10m3 |
| 寸法 | 600W×600L×650H |
※20型に使用する場合は、2台必要です。
